ADQUIERALO POR TAN SOLO U$ 149

¡Ahora, piense en lo que usted puede hacer con semejante poder! ¡Por primera vez puede construir un sistema de adquisición de datos a un costo extremadamente bajo que pueda recoger simultáneamente datos de los centenares de PLCs de la fábrica situados en múltiples localizaciones alrededor del mundo en una hoja de cálculo en tiempo real!

Nota: Usted puede también utilizar el Tri-ExcelLink para recoger datos a partir del equipo de terceros, incluyendo otras marcas de PLCs usando un PLC de la serie M como "puente" o interfaz a esos equipos a través de las entradas y salidas seriales o paralelas. Como los PLCs de la serie M pueden hablar los protocolos de MODBUS y OMRON, están listos para comunicarse con las RTUs MODBUS o los PLCs OMRON para capturar la información requerida.

Con la potencia de TBASIC, usted también puede programar un PLC de la serie M (sí, incluso a través de Internet). ¡Para esos equipos sin un protocolo de comunicación con el computador principal, también puede utilizar el gran arsenal del PLC de la serie M de de entradas y salidas digitales o análogas para tomar datos de él y para hacerlo accesible a la hoja de cálculo de Excel por medio de Internet!

Ventajas del TriExcellink

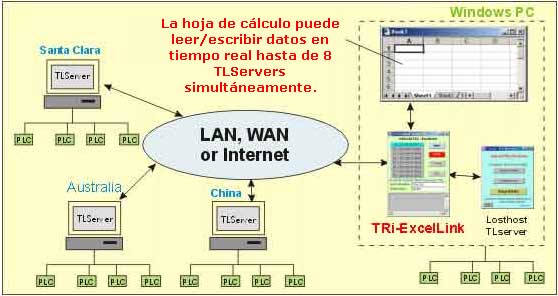

1. Se ejecuta en segundo plano: Puesto que Tri-ExcelLink es un cliente para el TLServer, usted puede ejecutar el Tri-ExcelLink y el TRiLOGI simultáneamente. Por lo tanto un técnico puede realizar un monitoreo local de la operación del PLC mientras que el Tri-ExcelLink está recolectando datos, sin ninguna interferencia. Además, pueden ejecutarse múltiples Tri-ExcelLinks simultáneamente en diversas localizaciones. ¡De esta forma, la gerencia en Londres, China y Santa Clara todo pueden observar el estado de la producción de todos los sitios simultáneamente en su hoja de cálculo, y por supuesto, todos en tiempo real!

2. Extremadamente fácil de utilizar: La mayoría de los servidores DDE en el mercado requieren escribir programas macro o incorporar fórmulas específicas en la hoja de cálculo antes de que usted pueda capturar cualquier dato, mientras que el Tri-ExcelLink puede abrir un espacio en blanco, una nueva hoja de cálculo y llenar los datos en el momento que usted hace clic en el botón "Ejecutar". Todas las acciones se configuran usando formas muy simples.

3. Bajísimo Costo: La mayoría de los servidores DDE en el mercado (por ejemplo WinWedge, Modlink) cuestan de U$250 en adelante. ¡Pero el Tri-ExcelLink tiene un precio de sólamente U$149.00 - aún menos de la mitad del precio de la mayoría de los otros productos de la competencia que requieren una curva de aprendizaje antes de poder utilizarlos.

Introducción:

El Tri-ExcelLink trabaja realizando un número de "acciones" que usted puede definir para configurar los datos que usted desea leer o escribir, de cada PLC, y la dirección IP del TLServer con la cual está conectado el PLC. La "acción" también define la celda o rango de celdas de la hoja de cálculo en la que deben salvarse los datos o realizar operaciones de lectura/grabación al PLC.

Puesto que los PLCs de la serie M confían en que el TLServer les proporciona el acceso a la red así como el manejo de las autenticaciones de nombre de usuario y contraseña, el Tri-ExcelLink agrupa todas las "acciones" que pasan a través de un TLServer determinado como un "sitio". Un sitio es simplemente un computador que ejecuta el TLServer y que tiene una dirección IP con un nombre de usuario y una contraseña específicas (si está conectado a la LAN o a Internet, tendrá una dirección IP que se muestra en la pantalla del TLServer. El Tri-ExcelLink puede también trabajar en el modo local en el mismo computador donde se localiza el TLServer, en este caso la dirección IP es simplemente un direccionamiento 127.0.0.1:9080 del servidor local).

El programa permite "definir y accesar hasta 8 sitios simultáneamente". Cada sitio se puede definir con hasta 100 acciones independientes para interactuar con los PLCs que estén conectados con este sitio (es decir, el TLServer). ¡Por lo tanto, el Tri-ExcelLink le permite a usted observar o escribir, en un sola hoja de cálculo de Excel, datos de centenares de PLCs en tiempo real!

Dos métodos de ejecutar las acciones en Tri-ExcelLink

1. El Botón RUN: Normalmente usted comienza definiendo los sitios y las acciones activas utilizando la interfaz de fácil uso del Tri-ExcelLink. Cuando esté listo para la demostración, haga clic en el botón RUN para iniciar las acciones. El software primero procesará una a una todas las acciones activas, luego procesa periódicamente las acciones LEÍDAS que tienen un parámetro de período diferente de cero. Ésta es la manera más simple y más natural de usar este software y no requiere de ninguna programación. No hay necesidad de escribir ninguna macro o las ecuaciones en la hoja de cálculo de Excel porque el Tri-ExcelLink llena automáticamente las celdas de la forma en que se definió en la "ventana de configuración de acciones".
2. Consultas DDE de otros clientes DDE: El Tri-ExcelLink es en sí mismo también un servidor DDE, y todas las "acciones predefinidas" las pueden ejecutar también remotamente por otros programas cliente DDE capaces tales como MSExcel, MSWord a través del DDERequest. Esto permite una gran flexibilidad para los programadores que desean tener un control más fino del proceso de recolección de los datos en sus macros.

La Pantalla

Una vez que el Tri-ExcelLink se esté ejecutando, usted verá la siguiente pantalla:

· S1-S8: Haga clic en cualquiera de los botones desde S1 hasta S8 para definir la configuración de un "sitio". Un sitio es un TLServer que tiene una dirección IP, un nombre de usuario y una palabra de paso asociada a él. Cada sitio se puede definir hasta con 100 "acciones". Puede definir un sitio y definirlo selectivamente como "activo" o "inactivo".

Un sitio activo aparece como un botón azul luminoso. Los sitios inactivos se muestran como botones grises. Si se ha definido un Nombre De Sitio, éste aparecerá en el botón (por ejemplo "Localhost Demo" como aparece en el diagrama).

· Nombre de archivo de Excel y nombre de Hoja de Cálculo: Es el documento de Excel que se abrirá y usará para la interacción con el PLC. Si el nombre de archivo se deja en blanco entonces cada que comience una acción se abrirá un archivo nuevo (Por ejemplo "Libro1").

· Botón : Cuando hace clic en este botón, el Tri-ExcelLink abrirá el archivo de Excel (si no se ha abierto ya), localizará todos los sitios activos y realizará las acciones activas definidas para cada sitio. El botón "RUN" se pondrá de color verde si el proceso comenzó con éxito, y el botón "STOP" se pondrá de color azul pálido. Ocurre luego lo siguiente: Todas las acciones activas, incluyendo aquellas con período = 0.0s, serán ejecutadas una vez se presiona el botón "RUN". odas las acciones activas de LECTURA con período diferente de cero continuarán capturando datos del PLC periódicamente. Una acción activa de ESCRITURA será ejecutada solamente una vez siempre que se presione el botón "RUN" y automáticamente siempre que haya cambiado cualquier celda del rango definido en la hoja de cálculo. Si el proceso se está ejecutando (es decir, el botón "RUN" está de color verde), después de presionar el botón "RUN" comienzan nuevamente todas aquellas acciones con período = 0.0s (todas incluyendo las acciones de "ESCRITURA"). Esto también se aplica también al caso en que la ejecución se detuvo brevemente con el botón "PAUSE",

· Botón : Al hacer clic en él se suspenderán temporalmente todas las lecturas y escrituras a la hoja de cálculo de Excel. El programa no saldrá del TLServer activo de modo que puede reasumir la interacción con la hoja de cálculo inmediatamente después de que se presiona de nuevo el botón "PAUSE". Este botón cambiará al color amarillo cuando está detenido brevemente.

Nota: Siempre debe poner en pausa el programa, tanto antes de comenzar a manipular la hoja de cálculo de Excel, como antes de hacer clic en sus barras de desplazamiento, salvar la hoja de cálculo, etc. Debe hacerse, porque el Excel se comporta en algunas ocasiones de forma imprevisible si recibe comandos del DDE mientras interactúa con los usuarios. Por ejemplo, podría borrar una parte grande de la hoja de cálculo o rechazar o no hacer caso a los comandos de entrada del DDE y por lo tanto dar por resultado la pérdida de datos.

Botón : Detiene todas las acciones y se sale de todos los sitios activos. El botón "STOP" se pone de color rojo y el botón "RUN" se pone azul pálido cuando se han parado todos los procesos. El botón "STOP" también cancela el estado de "pausa" si se ha detenido brevemente el programa.

Botón : Termina el programa. Antes de salir se le preguntará si desea salvar todas las configuraciones de los sitios y las acciones definidas en esta sesión. Todas las configuraciones se salvan en el archivo de "EXLCONFIG1.CFG" en el directorio de instalación del programa. Puede copiar este fichero a otro ordenador para obtener las mismas configuraciones para el Tri-ExcelLink.

Botón : Haga clic para forzar al Excel a salvar el archivo de la hoja de cálculo inmediatamente, sin necesidad de detener brevemente el programa. Ésta es una manera más segura de salvar los datos de la hoja de cálculo que usando el Excel para guardar el "archivo. Lea por favor el párrafo "nota" arriba de la descripción del botón "PAUSE", para entender las razones por las que usted debe evitar usar el comando GUARDAR de Excel, a menos que usted primero detenga brevemente el programa usando el botón "pausa".

: Usted también puede elegir salvar la hoja de cálculo periódicamente. Digite el número de segundos entre dos acciones de guardado. El ExcelLink dará la orden periódicamente al Excel para que salve la hoja de cálculo siempre que haya cambios en la misma. Si el programa no está escribiendo nuevos datos a la hoja de cálculo (por ejemplo cuando está en modo de PARADA o de PAUSA) entonces no realizará la acción de guardado. Observe que el Excel puede demorarse algunos segundos para guardar el archivo antes de volver a validar los datos de entrada del ExcelLink, es aquí donde pueden perderse los nuevos datos de entrada. Deje el espacio en blanco si no desea salvar automáticamente la hoja de cálculo.
